Update Sept. 2026
Bezüglich der Klingen-Freundlichkeit von Schneidbrett-Materialien ranken sich einige Mythen. Einer ist, dass es auf die Materialhärte ankommt. Den Widerspruch erkennt man aber spätestens hier:
Schneidet man z.B. auf weichem Ton, dann würde sich die Klinge viel schneller abnutzen, als wenn man auf härterem Holz schneidet.
Die Frage ist also eher, in welchem Maß die Schneidunterlage durch die Werkstoffzusammensetzung die Klinge abnutzt. Hier erkläre ich anschaulich die relevanten Mechanismen, damit jeder sich sein eigenes Bild machen kann.
Kurz gesagt
Da Kunststoff ein homogenes Material ohne abrasive Inhaltsstoffe ist, gewinnt es bei normaler Schneidtechnik in der Regel gegenüber anderen Werkstoffen. Das ist aber nur ein Faktor von mehreren. Daher lohnt es sich, bis zum Ende zu lesen.
Warum werden Messer eigentlich stumpf?
Ein Messer ist nichts anderes als ein Metallkeil von ca. 20 Grad. Die eigentliche Schneide ist eine Fläche, die im geschärften Zustand 0,5 µm (0.0005mm) breit ist. Diese fragile Spitze muss nun sehr viel aushalten. Hat sich diese Fläche auf 1-2 µm (0.001-0.002mm) vergrößert, kann man schon keine Tomatenhaut mehr schneiden.

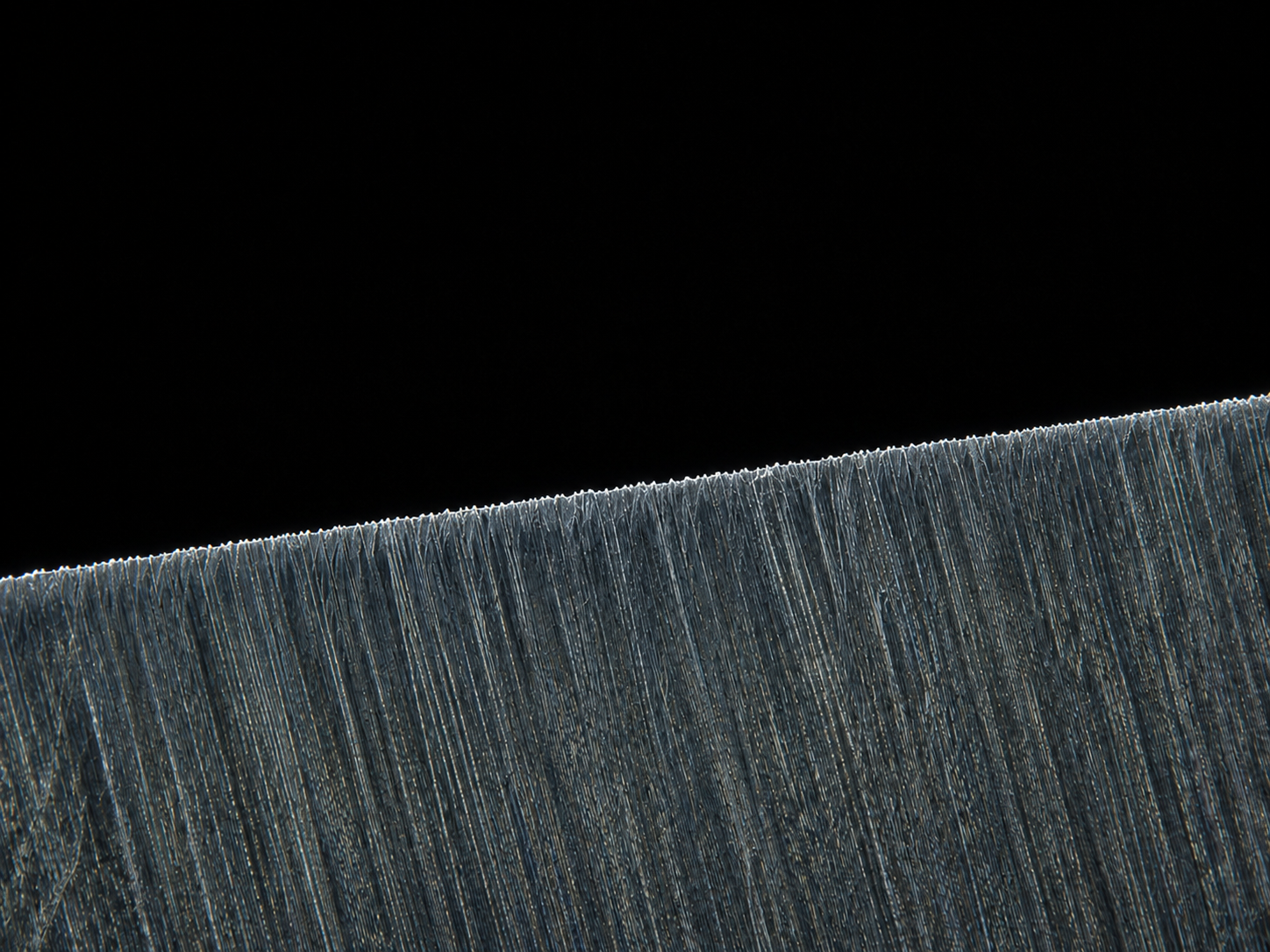

Selbst ein scharfes Messer sieht unter dem Mikroskop wie eine Säge aus.
Im Prinzip gibt es 4 Faktoren, die eine Klinge abstumpfen.
Kantenverformung (Edge Rolling)
Da ein Messer beim Schneiden oft gezielt wandert, ist das der Hauptgrund für “stumpf werden” nach kurzer Zeit. Die Spitze ist so filigran, dass seitliche Kräfte beim Schneiden sie umlegen, ohne dass Material verloren geht.
Weiche, zähe Stähle (klassisch europäisch 54-56 HRC) sind dafür anfälliger als harte japanische ab 60 HRC. Daher werden europäische Messer oft mit dem Wetzstahl geschärft, der diesen umgelegten Grat wieder aufrichtet. Japanische Klingen sind dafür zu hart.
Abrasiver Verschleiß
Harte Mikropartikel tragen Stahl ab. Silikate im Schneidgut (Sellerie, Wurzelgemüse mit Erdresten), Salzkristalle, Knochensplitter, aber auch das Brett selbst.Hier geht es also um das Schneidbrett-Material.
Mikroausbrüche
Bei hartem Kontakt und Verkanten brechen an der Schneide kleine Partikel (im hundertstel mm Bereich) aus. Teller, Glas, Knochen, gefrorenes oder eben ein falsches Brett.Da japanische Klingen relativ hart und spröde sind, sind diese besonders betroffen.
Korrosion an der Schneidkante
Fruchtsäure greift die Schneidfase von Kohlenstoffstahl an. Die Kante wird nicht abgetragen, sondern chemisch angeätzt — das frisst an der filigranen Schneide, hinterlässt Pittings und schwächt die Spitze, bevor man optisch etwas sieht.
Nicht rostfreie Kohlenstoffstähle leiden hier relativ schnell und sollten deshalb mit Klingenöl geschützt werden.
Edelstahlmesser sind deutlich gutmütiger, aber nicht komplett resistent.
Salz korrodiert selbst rostfreie Stähle, weshalb Aufschnittmaschinen (die gar keinen Auflagekontakt haben und trotzdem nachgeschärft werden müssen) meist molybdänlegierten Edelstahl (1.4401 oder 1.4571) einsetzen.
Wenn eine Klinge auf den Untergrund trifft
Wichtigste Regel:
Küchenmesser sind auf Lebensmittel optimiert — nicht auf den Untergrund. Die Klingengeometrie (Schnittwinkel bei europäischen Küchenmessern ca. 20°, japanische ca. 15°) ist für “weiche Ware” konstruiert.
Sobald diese Klinge in den Untergrund schneidet, arbeitet sie zweckentfremdet. Sie ist keine Hobel- und keine Sägeklinge oder Axt. Wer Holz oder andere Materialien bearbeiten will, braucht Werkzeuge mit anderen Winkeln, Freiflächen und Spanabnahme.
Ein Messer keilt sich stattdessen fest — weil es beim Eindringen das darunter liegende Material zur Seite hin komprimiert.
Das Prinzip
Man schneidet zwar nur mit 1-2kg Druck auf das Messer, aber durch die vergrößernde Keilkraft von 1:3, geringe Auflage der leicht gekrümmten Schneide und der kleinen Fläche von 0,5 µm (0.0005mm) werden daraus grob gerechnet 350 kg/cm².
So gesehen ist das ein missglückter Spaltversuch. Das Material wird – wie gesagt – zur Seite hin komprimiert und strukturell geschwächt. Sind die Schnitte dicht nebeneinander, entsteht eine instabile Schicht. Der nächste Schnitt dringt dadurch noch leichter ein.
Hinzu kommt eine Bewegung, bei der die “eingepresste” Klinge durch das Material gezogen wird. Da selbst super scharfe Messerscheiden mikroskopisch sehr rau aussehen, werden diese kleinen Spitzen auch in andere Richtung mechanisch belastet.

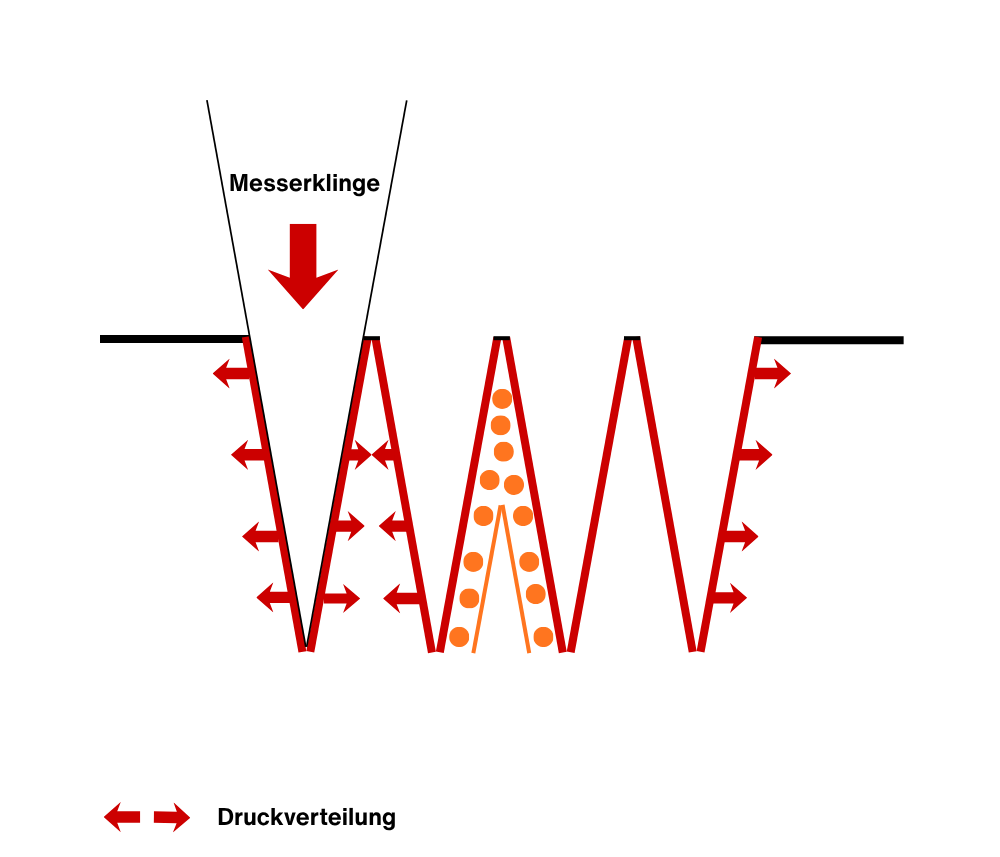

So wirkt die Keilkraft beim Messer – seitliche Komprimierung des Materials
Schneidbrett-Materialien und Einfluss auf Messer
Holz
Abrasiv (Langholz)
Zwar relativ weiches Material, aber oft mineralische Einschlüsse – daher abrasiv. Feuchtes Holz quillt. Die Zellwände liegen quer, die Fasern werden zäh statt spröde. Die Klinge trifft auf ein gequollenes Netz statt sauber zu trennen.
Abrasiv (Hirnholz)
Fasern zeigen nach oben, Klinge geht dazwischen statt quer durch. Daher nur noch Kontakt zu mineralischen Einschlüssen.
Chemisch (Lang+Hirnholz)
Nasses Holz setzt wasserlösliche Gerbsäuren (Tannine) und andere organische Säuren frei, die den Klingenstahl angreifen. Das ist peer-reviewt belegt – u.a. Pugsley, Gauvent und Zelinka in der Zeitschrift Wear und beim USDA Forest Products Laboratory.
Pugsley und Kollegen (Wear, ca. 2004) zeigen: Korrosion durch Holzsäuren verkürzt die Standzeit stärker als die reine mechanische Belastung. Pittingkorrosion ist beim Nachschleifen zudem irreversibel — jede neue Schärfung legt weitere Lochstellen frei.
Wichtig (aus Sicht der Klingenschonung) ist daher ein Holz ohne hohen Gerbsäureanteil wie z.B. Hinoki (jap. Zypresse), Ahorn, Birne oder Buche. Die antibakterielle Wirkung wird in diesem Zusammenhang nicht berücksichtigt.
Kunststoffe
Abrasiv
Die gängigste Sorte Polyethylen ist zwar relativ schwer, aber trotzdem nicht zu hart. PE-HMW und insbesondere PE-UHMW (z.B. PE500, PE1000) haben exzellente Gleiteigenschaften. Das Material an sich ist ein homogener Stoff und enthält keine abrasiven Partikel. Sobald jedoch Schmutz in die Oberfläche gedrückt wird, kann dieser negativ auf die Klinge wirken.
Chemisch
Geeignete Schneidbrett-Kunststoffe sind chemisch neutral und haben keine Auswirkungen auf die Klinge.
Sonderfall TPU
Thermoplastische Polyurethane sind chemisch ebenfalls neutral. Mechanisch sind sie jedoch viel weicher als PE. Dadurch hinterlassen (bei moderatem Druck) Messer kaum Schnittspuren, weil das Material sofort nachgibt. Leider nur in dünneren Platten/Matten (meist aus asiatischer Produktion) erhältlich.
Ökologische Alternativen
Gepresste Reishülsen
Bretter aus diesem Material bestehen in der Regel aus 95% Reishülsen und 5% Pflanzenstärke und werden unter hohem Druck verpresst.
Abrasiv
Durch das Pressen ist das Material sehr hart und die Kantenverformung (Edge Rolling) tritt auf. Die Hülsen enthalten viel Silikat (Siliciumdioxid, SiO2) und nagen an der Klinge.
Chemisch
Das Material ist chemisch neutral.
Bambus
Kein Holz, sondern ein Gras.
Abrasiv
Sehr hart auf der Oberfläche, daher “Edge Rolling”. Enthält wie Reishülsen sehr viel Silikat
Chemisch
Natürlicher Bambus ist chemisch leicht sauer, was aber nichts mit Gerbsäure zu tun hat – Bambus hat keine. Der enthaltene antibakterielle Stoff heißt hier „Bamboo Kun“.
Werden daraus Schneidebretter gemacht, wird der rohe Bambus oft mit alkalischen Lösungen (z. B. Natronlauge) vorbehandelt.
Dieses Verfahren wäscht Zuckerstoffe aus, um den Bambus resistent gegen Schädlinge und Pilze zu machen. Dadurch verschiebt sich der pH-Wert oft in den neutralen Bereich (um pH 7) oder leicht darüber.
Verarbeitetes Bambus ist daher neutral.
Papierfaser
Schneidbretter aus Papierfaser oder Holzfiberlaminat bestehen aus in Phenolharz getränkten Papier, welches nach dem Trocknen in mehreren Schichten unter Hitze und hohem Druck miteinander verpresst wird. Technisch betrachtet ist das HPL.
Abrasiv
Der hohe Duroplaste-Harzanteil von über 30% macht das Material sehr hart (Verformung) und wirkt beim Schneiden wie ein Schleifmittel. Das führt an der Schneidkante zu starkem abrasivem Verschleiß.
Chemisch
Neutral, da als Feststoff kein pH-Wert definiert ist.
Titan
Relativ neu auf dem Markt – im Prinzip Titanblech – meist Grade 1 ohne Beschichtung.
Abrasiv
Ist zwar weicher als Messerstahl, aber stumpfen in Tests Schneiden schnell ab.
Chemisch: neutral
Glas, Keramik und Stein
Die härteste Kategorie, Klinge stumpft in Minuten ab. Nur zur Vollständigkeit — kein Küchenprofi verwendet das.
Was ist die Lösung?
Das Ziel für eine lang anhaltende Schärfe besteht darin, die Einflussfaktoren zu minimieren.
In der Praxis bedeutet das, ein chemisch neutrales Brett zu wählen und die Belastung auf die Klinge zu reduzieren.
Das machen die japanischen Sushimeister auch so. Da wird nur durch das Lebensmittel geschnitten, aber nicht in die Unterlage.
Auch sie benutzen mit ihren super scharfen Messern unter anderem Schneidebretter aus Kunststoff, weil hier Messer besonders leicht durch gleiten.
(Neutrale) Holzbretter werden in Japan nur verwendet, damit der Fisch die Raumtemperatur besser annimmt, weil es ein warmer Werkstoff ist.
Fazit für die reine Klingenschonung
TPU – chemisch neutral, weich und nicht abrasiv
PE 500 – etwas härter, aber chemisch neutral und nicht abrasiv
Gerbsäurearmes Hirnholz – chemisch neutral und begrenzt abrasiv
Zu meiden: Bambus, Reishülsen, HPL/Papierfaser, Titan, Glas
Wenn man ein gutes Schneidbrett aus Holz hat welches nicht zu weich ist und ein gutes Material ist (kostet dann aber auch ein wenig mehr als Kunststoff), dann würde ich das Holzbrett vorziehen. Denn gute Holzbretter enthalten Gerbsäure. Gerbsäure ist Antibakteriell, Antifungizid und Antiviruell. Es tötet also Bakterien und Keime selbständig ab und das ohne Chemie. Wie auf einer der Seiten schon angegfügt ist: “ Was 100 Jahre wächst…..“ -muss seinen eigenen Schutz entwickeln..Man sagt beim schneiden mit einem Messer mit einer Unterlage immer folgendes: „Das Harte zerstört das weiche!“ Also niemals Glas oder Keramik als Schneidunterlage verwenden. Ich stehe total auf Holz, wenn es gut ist, aber muss auch sagen das eure Bretter aus PE HMW mich auch zum Nachdenken gebracht haben.
Macht weiter so! Eure Erklärungen sind wirklich gut geschrieben. Was ich wirklich toll finde, dass man bei euch, nicht bei jedem Mist ein YouTube Video finde.
Danke für die Blumen.
Die Frage ob Holz antibakteriell ist oder nicht hängt tatsächlich von 2 Faktoren bzw. Inhaltsstoffen ab. Das eine ist – wie schon richtig gesagt – die Gerbsäure. Das andere sind Harze wie z.B. beim, Kernholz der Kiefer oder Lärche.
Jetzt kommt der Clou: Gerbsäure verbraucht sich bzw. wird sie mit der Zeit aus dem Holz ausgewaschen. Das kann man z.B. an frischen Eiche-Verkleidungen im Freien sehen, wo die braune Brühe Spuren hinterlassen hat.
Ein weiterer oft missverstandener Punkt ist, dass nur sehr wenige Holzarten überhaupt eine relevante Menge an Gerbsäure enthalten. Das wären Eiche, Nussbaum und diverse Mahagoni-Arten. Allerdings herrscht hier der Volksglauben, dass ALLE Holzarten Gerbsäure enthalten. Bei den restlichen Holzarten tappt man bezüglich antibakterieller Eigenschaften (noch) im Dunkeln. Man weiß nicht genau ob die Polyphenole im Holz Keimtötend sind. Tatsächlich ist es sogar so, dass Buche, Birke und Ahorn nicht viel besser als Kunststoff sind.
Da Holz porös ist nimmt es Wasser auf. Diese Eigenschaft führt dazu, dass den Keimen die Lebensgrundlage Wasser entzogen wird. Mit anderen Worten: Ein trockenes Brett ist hygienisch. Das geht solange gut bis die Holzfeuchte einen kritischen Punkt überschreitet. Ein nasses oder zu feuchtes Holzbrett ist also anfällig für Keime und Pilze. Muss es ja auch sein, denn sonst würde Eichenholz im Wald niemals verrotten.
Diese ganze Thematik kann man jetzt aber auch unromantisch betrachten und sich darüber im Klaren sein, dass es einfach ausreicht die Kunststoffoberfläche immer glatt zu halten. Die Diskussion entsteht ja nur aufgrund der Schnitte. Sind die nicht da oder nur 1/100tel mm tief, dann gibt es auch keine Probleme.
Ich finde auch, dass jedes Material seine Vor- und Nachteile hat. Moderne Kunststoffverarbeitung kann ja auch verschiedene Härtegrade und Materialzusammensetzungen hinbekommen. Mir ist weniger wichtig, ob sich beim Schneiden die Messer abnutzen, sondern vor allem auch, wie hygienisch das Ganze ist.
